靜態混合器 >> SY型靜態混合器

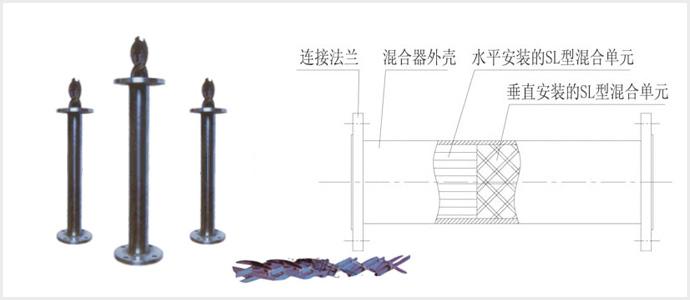

SY型靜態混合器

產 品說明

SY型靜態混合器的內部單元由互相交叉的橫條組成，橫條與管殼的軸線成45度。SY型的混合效果介于SV型和SK型之間，分化過程時能使液滴分散到2-5um，用于一般的混合過程不均勻度系數a X x-2≤1%放大效應不大。

壓力降計算公式

△P=(f*ρc/ε2W2)*L/dh                 Re=dh*ρc*w/μ*ε
W=(Q/πD2*900)*10^6               1Kg（f）/cm2=98100N/m2
dh=（πD2L-4Aδ）/(2A+πDL)
△P阻力降（N/m2）          f摩擦系數（無因次） ρc流體密度（Kg/m3）
W流體線速度（m/s）      L混合器長度      dh水力直徑
ε空隙率（無因次） μ流體粘度（CP）           A混合單元總面積（mm2）
δ單元材料厚度    D管道內徑        Re雷諾數（無因次）

SY型雷諾數Reε和摩擦系數f的關系表

		SK型
層流區	范圍	Re D < 23
層流區	關系式	ΨD =430/Re D
過渡流區	范圍	23 < Re D < 300
過渡流區	關系式	ΨD =87.2 Re D -0.491
湍流區	范圍	300 < Re D < 1100
湍流區	關系式	ΨD =17.0 Re D -0.205
完全湍流區	范圍	Re D < 1100
完全湍流區	關系式	ΨD =2.53

SY型產品規格型號表

規 格	公稱直徑mm	水力直徑mm	流量m3/h	規 格	公稱直徑mm	水力直徑mm	流量m3/h
SY-12.5/25	25	12.5	0.7-1.4	SY-100/200	200	100	56-110
SY-16./32	32	16	1.4-2.9	SY-125/250	250	125	88-176
SY-20/40	40	20	2.3-4.6	SY-150-300	300	150	127-255
SY-25/50	50	25	3.5-7	SY-175/350	350	175	173-346
SY-40/80	80	40	9-18	SY-200/400	400	200	226-452
SY-50/100	100	50	14-28	SY-250/500	500	250	353-706
SY-75/150	150	75	32-64	SY-300/600	600	300	410-814

說明：

1、公稱壓力根據用戶工藝條件決定選用
2、材質：不銹鋼、碳鋼、鈦材、聚四氟、聚丙烯等
3、法蘭標準：與用戶連接片匹配，可提供配對法蘭
4、混合單元可設計制造為可抽式或固定式
5、每小時流量以水為標準
