一、適用范圍和主要技術參數
略
二、概述

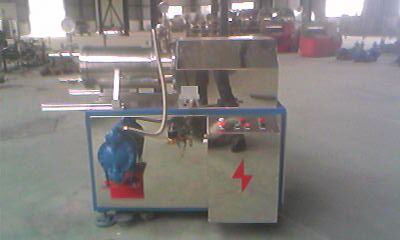

臥式砂磨機是具有水平筒體的可連續生產的研磨分散機械，用于研磨分散固/液相懸浮體的設備。
上海臥式砂磨機分散原理：主電動機通過三角皮帶帶動分散軸作高速運動，分散軸上的分散盤帶動研磨介質運動而產生摩擦和剪切力使物料得以研磨和分散。該設備由于采用了機械密封使之達到全密閉，從而消除了生產中溶劑揮發損失，減輕了環境污染，另一方面，由于防止了空氣進入工作筒體，避免了物料在生產過程中可能形成的干固結皮。
三、部件簡介
1、密封與潤滑：機械密封采用開式水循環冷卻，避免封閉式循環因輕微滲漏造成阻塞而引起過度發熱，過度磨損等不良后果。
2、研磨筒體：本系列產品內的筒體均為不銹鋼制成。由于具有良好的耐磨性和抗蝕性擴大了本系列產品的使用范圍。夾套冷卻可采用循環冷卻或直接接自來水冷卻。
3、研磨軸組件
上號臥式砂磨機研磨軸上裝有特殊設計的研磨盤，用襯套、雙螺母緊固在研磨軸上的，研磨盤組裝在分散軸上時，注意旋向和配對裝配，以保證連續分散達到理想的效果；另外為了充分利用已經發生磨損的研磨盤（磨損程度不一致），提高使用壽命，可以在清洗拆裝時，調換裝配位置，但仍需保證配對位置。
4、出料系統
本機采用篩圈出料。篩圈在軸向有若干縫隙（即出料間隙），這種篩子有較大的出料面積，能限制介質溢出。該篩圈用耐磨鋼制成，有很高的硬度，使用壽命較高；在進料口安裝有壓力表，在出料口安裝有溫度表。
5、壓力表和研磨介質裝入：
本機裝研磨介質時，可首先卸下進料處活接頭，裝上料斗，將事先經過稱量好的介質從此口裝入，絕大多數介質會流入筒內，余量可稍微轉動一下主電機導入，由于這時介質是干狀態，不能啟動主機，以防止介質被打碎，注意裝介質量按技術參數要求，過量則負荷超載，不足則效率低。上海臥式砂磨機研磨介質是氧化鋯珠
6、研磨介質需要更換或其它原因需將介質放出時，卸下端蓋前面的螺釘，即可放出介質，在運轉時應旋緊放砂閥。
生產中若要換色，可考慮由淺入深的進行，一批物料磨完后，可放入適量的漿料到缸內用泵打入筒體內進行循環，同時，輕微啟動分散軸進行間斷轉動，最后通入溶劑進行清洗。清洗后應將洗漿液保持一部分在筒體內，若筒體內不保留一定的溶液，介質就會在筒體內凝結，導致下次工作運轉時的困難。
7、機架
機架是固定和支撐主機、送料泵、筒體、電器箱等部件的鋼焊接體構件，穩定可靠，結構緊湊。
